產品描述

商品名稱: BV系列

技術參數
● 標準:ISO 7241-1 B
● 截止機構:錐面
● 鎖緊機構:鋼球
● 材料:碳鋼
● 表面處理:鍍鋅或鋅鎳合金
● 密封:丁腈橡膠
● 工作溫度:-20℃+100℃
● 帶壓連接:不允許
●帶壓斷開:不允許

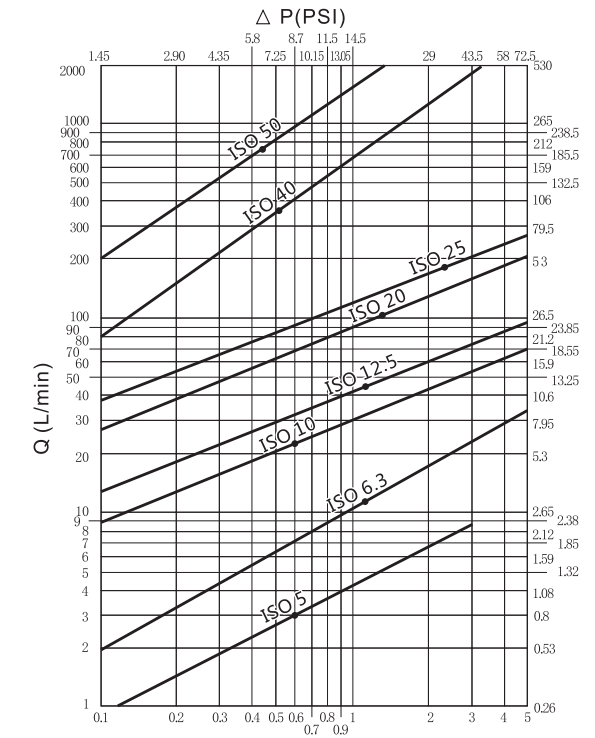

壓損曲線

DN	最大工作壓力 Maxorrgpressus (bar!	公稱流量 Rated flow (L/min	明上接頭最小煙祛狂力 eeiamnbuatpest (bar)	陽接頭小地裝玉力 Waemirghaurstpressue bar!	組件最小爆裝壓力 Coded naurspaaft (bar]
5	500	3	2300	2400	2000
6.3	250	12	1800	1800	1100
10	250	23	1400	1400	1300
12.5	250	45	1400	1100	1100
20	250	106	1300	1100	1200
25	250	189	1100	1100	1000
40	200	379	800	800	800
50	100	757	400	400	400

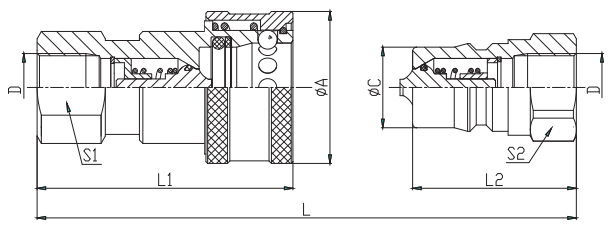

ISO B系列內螺紋ANSI B 1.20.3 NPT快速接頭

DN	D	螺紋油口標準 STANDARD	S1	S2	A	B	C	L	L1	L2	陰接頭型號 FEMALE	陽接頭型號 MALE
5	1/8NPT	ANSI B 1.20.3	17	17	23	12.19	10.9	58.5	48	29	BV02-18NPT-F	BV02-18NPT-M
6.3	1/4NPT	ANSI B 1.20.3	19	19	28	15.7	14.2	72	58	36	BV04-14NPT-F	BVO4-14NPT-M
10	3/8NPT	ANSIB1.20.3	22	22	35	20.14	19.1	80.5	65	40	BVO6-38NPT-F	BV06-38NPT-M
12.5	1/2NPT	ANSI B1.20.3	28.5	28.5	44	25.76	23.55	93.5	74	46.5	BV08-12NPT-F	BVO8-12NPT-M
20	3/4NPT	ANSI B 1.20.3	36	36	52	32.77	31.45	112.5	92	56	BV12-34NPT-F	BV12-34NPT-M
25	1NPT	ANSI B 1.20.3	41	41	63	40.56	37.8	126.5	103	63	BV16-1NPT-F	BV16-1NPT-M
40	1.1/2NPT	ANSIB1.20.3	65	65	79	48.06	44.5	200	126	126	BV24-112NPT-F	BV24-112NPT-M
50	2NPt	ANSIB1,20.3	90	90	105	66.68	63.27	219	142	142	BV32-2NPT-F	BV32-2NPT-M

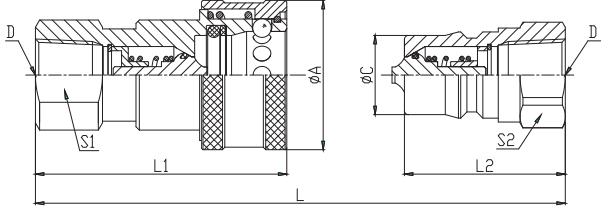

ISO B系列內螺紋DIN 3852快速接頭

DN	D	螺紋油口標準 STANDARD	S1	S2	A	B	C	L	L1	L2	陰接頭型號 FEMALE	陽接頭型號 MALE
5	G1/8	DIN 3852	17	14	24	12.19	10.9	58.5	48	29	BV02-18GAS-F	BV02-18GAS-M
6.3	G1/4	DIN 3852	19	19	28	15.7	14.2	72	58	36	BV04-14GAS-F	BV04-14GAS-M
10	G3/8	DIN 3852	22	22	35	20.14	19.1	80.5	65	40	BV06-38GAS-F	BV06-38GAS-M
12.5	G1/2	DIN 3852	28.5	28.5	44	25.76	23.55	93.5	74	46.5	BV08-12GAS-F	BV08-12GAS-M
20	G3/4	DIN 3852	36	36	52	32.77	31.45	112.5	92	56	BV12-34GAS-F	BV12-34GAS-M
25	G1	DIN 3852	41	41	63	40.56	37.8	126.5	103	63	BV16-1GAS-F	BV16-1GAS-M
40	G1.1/2	DIN 3852	65	65	79	48.06	44.5	200	126	126	BV24-112GAS-F	BV24-112GAS-M
50	G2	DIN 3852	90	90	105	66.68	63.27	219	142	142	BV32-2GAS-F	BV32-2GAS-M

產品特點：可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性。適應性強：液壓零件可以適應不同的工作環境和工作條件。無論是高溫、低溫、潮濕還是粉塵等惡劣環境，都能正常工作。同時，液壓系統還可以根據不同的工作需求進行靈活調整，如改變壓力、流量等參數。節能：液壓系統能夠?qū)崿F(xiàn)能量的傳遞和轉換，通過合理設計和優化液壓回路，減少能量損失，提高能源利用效率。與其他傳動方式相比，液壓系統在功率輸出和能量轉換方面具有明顯優勢。維護方便：液壓系統的結構相對簡單，易于維護和保養。零件的安裝、拆卸和維修都比較方便，且大多數液壓元件都具有良好的互換性，便于更換和維修。集成度高：液壓系統可以將多個功能部件集成在一起，形成一個完整的系統。這樣不僅可以減少系統的體積和重量，還能提高系統的整體性能和可靠性。例如，液壓泵、液壓缸、控制閥等部件可以集成在一個緊湊的液壓模塊中，實現復雜的控制功能。安全性能好：液壓系統具有過載保護功能，當系統壓力超過設定值時，安全閥會自動打開，防止系統因壓力過高而損壞。此外，液壓系統還可以配備各種安全裝置，如壓力傳感器、液位傳感器等，確保系統的安全運行。應用廣泛：液壓零件廣泛應用于各種工業領域，如機械制造、航空航天、汽車、船舶、建筑等。無論是大型機械設備還是小型儀器，都離不開液壓系統的支持。
