產品詳情

產品描述

商品名稱: 板式球閥
商品編號: SPKH

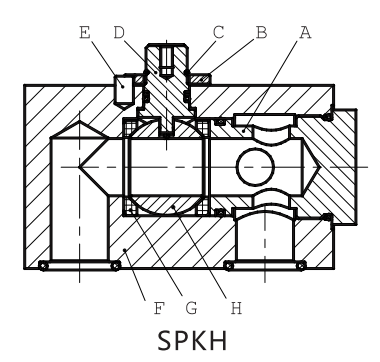

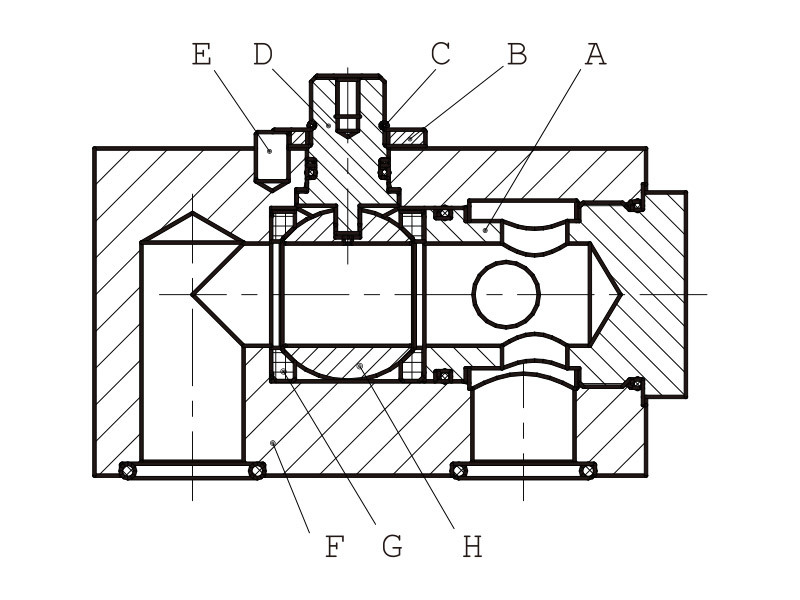

示意圖

A 接頭體
B 擋環
C 擋圈
D 控制芯軸
E 圓柱銷
F 閥體
G 密封碗
H 球體

訂貨型號

型號舉例

型號說明
球閥主要有閥體、球體、控制芯軸、密封件和手柄等組成。
閥體采用優質鋼件，表面鍍三價鉻，耐蝕性能優良;
球體采用優質鋼材表面鍍硬鉻，經久耐用。
球閥通過旋轉手柄以控制球體的位置，來實現球閥的開啟
和關閉功能，即控制液壓管路中工作介質的流通和截止;
開啟手柄和芯軸上的指示槽與兩油口軸心連線平行
關閉手柄和芯軸上的指示槽與兩油口軸心連線垂直

尺寸圖

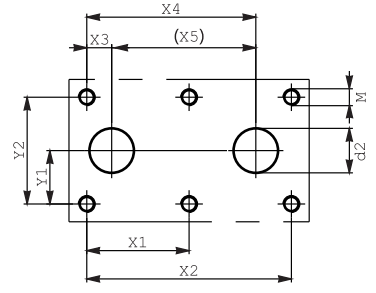

安裝圖

安裝方式:板式連接;
安裝面要求:平面度0.01/100,光潔度Ra1.6

DN	Y1	Y2	X1	X2	X3	X4	X5	d2	M	內六角螺栓ISO 4762	扭矩N.m
06	13.5	27	—	35	0	35	35	6	M6	M6-10.9	13
10	20	40	—	55	2.5	46.5	44	9.5	M8	M8-10.9	30
16	22.5	45	41.5	83	8.5	66.5	58	15	M8	M8-12.9	35
20	25.5	51	48.5	97	10	79	69	20	M10	M10-12.9	60
25	30	60	57.5	115	14	95	81	23.5	M10	M10-12.9	60
32	39	78	68	136	17	113	96	32	M12	M12-12.9	110
40	47.5	95	56	112	0	112	112	38	M16	M16-12.9	300
50	56	112	68	136	0	136	136	47	M20	M20-12.9	600

SPKH
代號	技術參數		連接尺寸					外形尺寸
	DN	PN(bar)	LW	L	L1	L2	L3	L4	L5	L6	L7	L8	B	B1	SW1	A	C
SPKH-06-1123	06	500	6	64	8.5	17.5	59	25	8.5	35	35	17.5	40	27	06	60	23
SPKH-10-1123	10	350	9.5	80	7.5	27.5	70	29	10	44	55	19	55	40	09	108	28
SPKH-16-1123	16	315	16	110	8.5	41.5	100	44.5	17	58	83	26.5	60	45	12	163	52
SPKH-20-1123	20	315	20	127	10	48.5	117	51	20	69	97	31	70	51	14	183	54
SPKH-25-1123	25	315	23.5	145	10	57.5	135	62	24	81	115	38	80	60	14	183	54
SPKH-32-1123	32	315	30	176	12	68	165	75	29	96	136	46	100	78	17	228	80
SPKH-40-1123	40	315	38	205	28.5	56	180	85	28.5	112	112	—	130	95	17	228	80
SPKH-50-1123	50	315	48	245	38.0	68	220	106	38	136	136	—	149	112	17	228	80

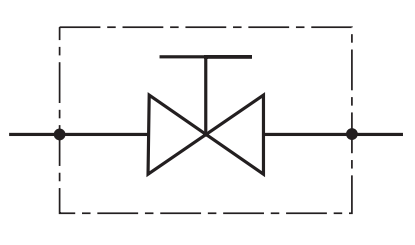

液壓原理圖

DN	SW2	H	H1	H2	D	D1	D2	D3	T	S	O型圈
06	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8X2
10	30	58	45	8.5	9	14	9.5	15	2	36	10X2.6
16	36	72.5	55	11	9	14	16	25	2	46	20.29X2.62
20	41	88.5	70	11	10.5	16.5	20	30	2.9	59.5	23.7X3.5
25	50	97.5	80	11	10.5	17	23.5	35	2.9	69	28.17X3.53
32	65	118.5	100	12	13	19	32	39.4	2.9	84	32.92X3.53
40	—	118.5	100	12	17.5	26	38	48.4	2.9	82.5	42X3.5
50	—	129	110	12	22	33	48	55.4	2.9	88.5	49X3.5

注釋：可根據客戶需要設計符合要求的各種球閥

產品特點：可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性。適應性強：液壓零件可以適應不同的工作環境和工作條件。無論是高溫、低溫、潮濕還是粉塵等惡劣環境，都能正常工作。同時，液壓系統還可以根據不同的工作需求進行靈活調整，如改變壓力、流量等參數。節能：液壓系統能夠實現能量的傳遞和轉換，通過合理設計和優化液壓回路，減少能量損失，提高能源利用效率。與其他傳動方式相比，液壓系統在功率輸出和能量轉換方面具有明顯優勢。維護方便：液壓系統的結構相對簡單，易于維護和保養。零件的安裝、拆卸和維修都比較方便，且大多數液壓元件都具有良好的互換性，便于更換和維修。集成度高：液壓系統可以將多個功能部件集成在一起，形成一個完整的系統。這樣不僅可以減少系統的體積和重量，還能提高系統的整體性能和可靠性。例如，液壓泵、液壓缸、控制閥等部件可以集成在一個緊湊的液壓模塊中，實現復雜的控制功能。安全性能好：液壓系統具有過載保護功能，當系統壓力超過設定值時，安全閥會自動打開，防止系統因壓力過高而損壞。此外，液壓系統還可以配備各種安全裝置，如壓力傳感器、液位傳感器等，確保系統的安全運行。應用廣泛：液壓零件廣泛應用于各種工業領域，如機械制造、航空航天、汽車、船舶、建筑等。無論是大型機械設備還是小型儀器，都離不開液壓系統的支持。
