單向閥SDXF

可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性

郵箱：info@chinastronger.com

服務熱線：400 8866 678

在線咨詢

相關產品

產品詳情

產品描述

商品名稱: 單向閥SDXF
商品編號: SDXFZ-1CB-WD/SDXFZ-1DB-WD

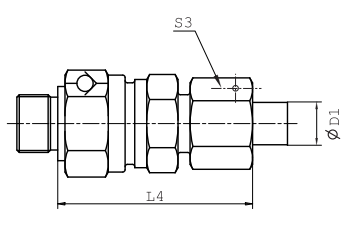

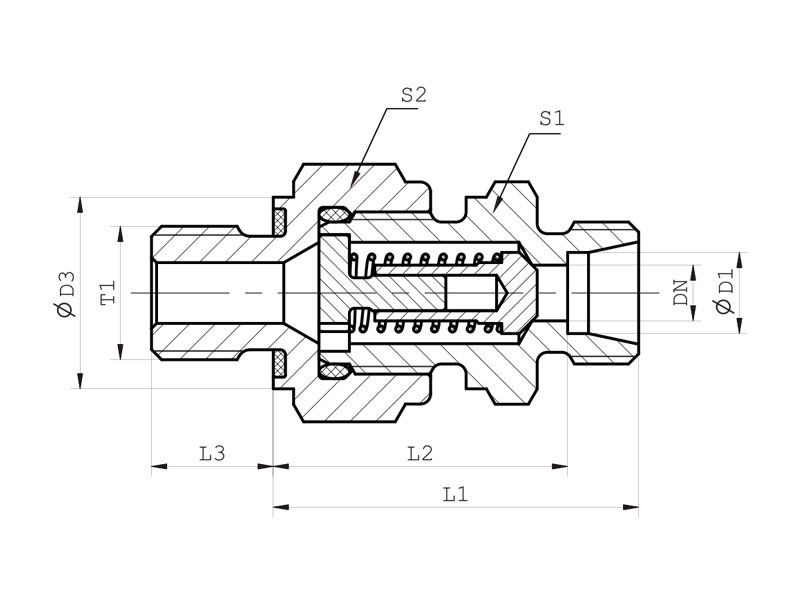

安裝圖

系列 SERIES	代號	D1	DN	T1	D3	L1	L2	L3	L4	S1	S2	S3	重量 W.T.	工作壓力 W.P.
L	SDXFZ-1CB-12-02WD	06	3.5	G1/8"X28	14	33.5	26.5	8	41	17	17	14	44	400
	SDXFZ-1CB-14-04WD	08	5.5	G1/4"X19	19	35.5	28.5	12	43	19	19	17	59	400
	SDXFZ-1CB-16-04WD	10	7.5	G1/4"X19	19	46	38.5	12	53	22	24	19	125	400
	SDXFZ-1CB-18-06WD	12	9.5	G3/8"X19	22	48	40.5	12	55	27	30	22	161	400
	SDXFZ-1CB-22-08WD	15	11	G1/2"X14	27	50	42.5	14	57.5	27	32	27	186	400
	SDXFZ-1CB-26-08WD	18	14	G1/2"X14	27	56	48	14	64	36	41	32	275	400
	SDXFZ-1CB-30-12WD	22	18	G3/4"X14	32	64	56	16	72	41	46	36	463	250
	SDXFZ-1CB-36-16WD	28	23	G1"X11	40	72	64	18	80.5	50	55	41	721	250
	SDXFZ-1CB-45-20WD	35	29	G1.1/4"X11	50	81	70	20	91.5	60	65	50	1073	250
	SDXFZ-1CB-52-24WD	42	29	G1.1/2"X11	55	82	70.5	22	93	65	70	60	1602	250
s	SDXFZ-1DB-14-04WD	06	3.5	G1/4"X19	19	38.5	31.5	12	46	19	19	17	71	420
	SDXFZ-1DB-16-04WD	08	3.5	G1/4"X19	19	38.5	31.5	12	46	19	19	19	74	420
	SDXFZ-1DB-18-06WD	10	5.5	G3/8"X19	22	45.5	38	12	54	22	24	22	128	420
	SDXFZ-1DB-20-06WD	12	7.5	G3/8"X19	22	48.5	41	12	57	24	27	24	152	420
	SDXFZ-1DB-22-08WD	14	9.5	G1/2"X14	27	52	43.5	14	61	27	32	27	223	420
	SDXFZ-1DB-24-08WD	16	11	G1/2"X14	27	55	46	14	64	32	36	30	275	420
	SDXFZ-1DB-30-12WD	20	15	G3/4"X14	32	61	50	16	71.5	41	50	36	490	420
	SDXFZ-1DB-36-16WD	25	19	G1"X11	40	67	54.5	18	78.5	50	55	46	647	420
	SDXFZ-1DB-42-20WD	30	24	G1.1/4"X11	50	78	64	20	90.5	55	60	50	1180	250
	SDXFZ-1DB-52-24WD	38	29	G1.1/2"X11\|	55	88	71.5	22	102	65	70	60	1670	250
注:如需帶卡套及卡套螺母整套訂貨，則請在代號后加“RN” ，如SDXFZ-1CB-30-12WD/RN。 Note:In case if you are interested to order the adapter in complete set with cutting ring and nut, it is necessary to insert suffix“RN” after our part NO,for example SDXFZ-1CB-30-12WD/RN.
注釋/ANNOTATIONS		可根據客戶需要設計符合要求的各種非標閥 Special design and development are available

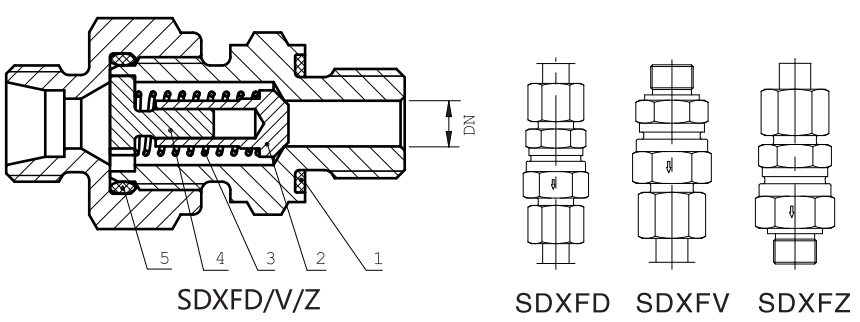

示意圖

1:ED型密封圈
2:錐閥芯
3:彈簧
4:彈簧座
5:O型圈

DN=通流直徑

技術參數

特性:通過90°錐閥芯和合成材料的密封環與錐閥座配合實現密封。閥芯開啟具有定位，因此開啟可靠，振動小，噪音低，閥體流通截面均勻。推薦的最大流速不超過8米/秒(提高流速須經特別試驗)。RHV及RHZ油口端的密封為ED型密封。
裝配:單向閥與管的連接裝配見EO/EO2裝配指南，所有單向閥用防塵包裝。開啟壓力:標準開啟壓力為0.5 bar(如需開啟壓力0.2，1，2，3，4，5，6bar，可在訂貨時特別注明)。開啟壓力允許在±20%內變化。
介質:液壓油。
用于壓縮空氣時需說明。不適用于蒸汽，易燃易爆氣體及氧氣。
用于水時，請先與蘇強格技術人員確認。

壓降-流量曲線圖

所有圖表中允許的流量峰值為8m/s
