產品詳情

產品描述

商品名稱: 單向閥SDXF
商品編號: SDXFV-1CM-WD/SDXFV-1DM-WD

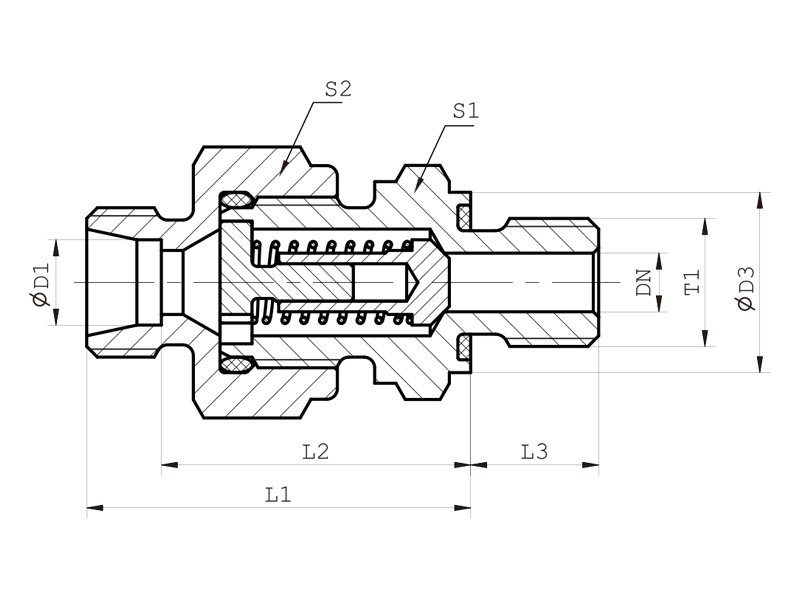

安裝圖

系列 SERIES	代號	D1	DN	T1	D3	L1	L2	L3	L4	S1	S2	S3	重量 W.T.	工作壓力(bar W.P.
	SDXFV-1CM-12-10WD	06	3.5	M10X1	14	35	28	8	42.5	17	17	14	46	400
	SDXFV-1CM-14-12WD	08	5.5	M12x1.5	17	36	29	12	43.5	19	19	17	58	400
	SDXFV-1CM-16-14WD	10	7.5	M14x1.5	19	45.5	38.5	12	53	22	24	19	108	400
	SDXFV-1CM-18-16WD	12	9.5	M16x1.5	22	49.5	42.5	12	57	27	30	22	173	400
	SDXFV-1CM-22-18WD	15	11	M18x1.5	24	52.5	45.5	12	60.5	27	32	27	192	400
	SDXFV-1CM-26-22WD	18	14	M22x1.5	27	56	50	14	66	36	41	32	298	400
	SDXFV-1CM-30-26WD	22	18	M26x1.5	32	64	55	16	71	41	46	36	446	250
	SDXFV-1CM-36-33WD	28	23	M33x2	40	72	63	18	79.5	50	55	41	722	250
	SDXFV-1CM-45-42WD	35	29	M42x2	50	81	69	20	90.5	60	65	50	1053	250
	SDXFV-1CM-52-48WD	42	29	M48x2	55	82	68.5	22	91	65	70	60	1563	250
S	SDXFV-1DM-14-12WD	06	3.5	M12x1.5	17	38.5	31.5	12	46	19	19	17	70	420
	SDXFV-1DM-16-14WD	08	3.5	M14x1.5	19	38.5	31.5	12	46	19	19	19	76	420
	SDXFV-1DM-18-16WD	10	5.5	M16x1.5	22	45.5	38	12	54	22	24	22	124	420
	SDXFV-1DM-20-18WD	12	7.5	M18x1.5	24	48.5	41	12	57	24	27	24	157	420
	SDXFV-1DM-22-20WD	14	9.5	M20x1.5	26	52.5	44.5	14	62	27	32	27	215	420
	SDXFV-1DM-24-22WD	16	11	M22x1.5	27	55	48	14	66	32	36	30	296	420
	SDXFV-1DM-30-27WD	20	15	M27x2	32	61	52	16	73.5	41	50	36	621	420
	SDXFV-1DM-36-33WD	25	19	M33x2	40	67	54.5	18	78.5	46	55	46	648	420
	SDXFV-1DM-42WD	30	24	M42x2	50	78	64	20	90.5	60	60	50	1178	250
	SDXFV-1DM-52-48WD	38	29	M48x2	55	86	69.5	22	100	65	70	60	1627	250
注:如需帶卡套及卡套螺母整套訂貨，則請在代號后加“RN” ，如SDXFV-1CM-30-26WD/RN。 Note:In case if you are interested to order the adapter in complete set with cutting ring and nut,it is necessary to insert suffix“RN” after our part NO,for example SDXFV-1CM-30-26WD/RN.
注釋/ANNOTATIONS		可根據客戶需要設計符合要求的各種非標閥Special design and development are available

示意圖

1:ED型密封圈
2:錐閥芯
3:彈簧
4:彈簧座
5:O型圈

DN=通流直徑

技術參數

特性:通過90°錐閥芯和合成材料的密封環與錐閥座配合實現密封。閥芯開啟具有定位，因此開啟可靠，振動小，噪音低，閥體流通截面均勻。推薦的最大流速不超過8米/秒(提高流速須經特別試驗)。RHV及RHZ油口端的密封為ED型密封。
裝配:單向閥與管的連接裝配見EO/EO2裝配指南，所有單向閥用防塵包裝。開啟壓力:標準開啟壓力為0.5 bar(如需開啟壓力0.2，1，2，3，4，5，6bar，可在訂貨時特別注明)。開啟壓力允許在±20%內變化。
介質:液壓油。
用于壓縮空氣時需說明。不適用于蒸汽，易燃易爆氣體及氧氣。
用于水時，請先與蘇強格技術人員確認。

壓降-流量曲線圖

所有圖表中允許的流量峰值為8m/s

產品特點：可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性。適應性強：液壓零件可以適應不同的工作環境和工作條件。無論是高溫、低溫、潮濕還是粉塵等惡劣環境，都能正常工作。同時，液壓系統還可以根據不同的工作需求進行靈活調整，如改變壓力、流量等參數。節能：液壓系統能夠實現能量的傳遞和轉換，通過合理設計和優化液壓回路，減少能量損失，提高能源利用效率。與其他傳動方式相比，液壓系統在功率輸出和能量轉換方面具有明顯優勢。維護方便：液壓系統的結構相對簡單，易于維護和保養。零件的安裝、拆卸和維修都比較方便，且大多數液壓元件都具有良好的互換性，便于更換和維修。集成度高：液壓系統可以將多個功能部件集成在一起，形成一個完整的系統。這樣不僅可以減少系統的體積和重量，還能提高系統的整體性能和可靠性。例如，液壓泵、液壓缸、控制閥等部件可以集成在一個緊湊的液壓模塊中，實現復雜的控制功能。安全性能好：液壓系統具有過載保護功能，當系統壓力超過設定值時，安全閥會自動打開，防止系統因壓力過高而損壞。此外，液壓系統還可以配備各種安全裝置，如壓力傳感器、液位傳感器等，確保系統的安全運行。應用廣泛：液壓零件廣泛應用于各種工業領域，如機械制造、航空航天、汽車、船舶、建筑等。無論是大型機械設備還是小型儀器，都離不開液壓系統的支持。
