商品名稱: 單向閥SDXF
商品編號: SDXFV-1CB-WD/SDXFV-1DB-WD

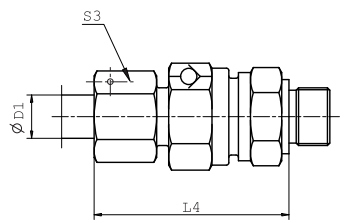

安裝圖

系列 SERIES	代號	D1	DN	T1	D3	L1	L2	L3	L4	S1	S2	S3	重量 W.T.	工作壓力 W.P.
L	SDXFV-1CB-12-02WD	06	3.5	G1/8"X28	14	35	28	8	42.5	17	17	14	47	400
	SDXFV-1CB-14-04WD	08	5.5	G1/4"X19	19	37	30	12	44.5	19	19	17	62	400
	SDXFV-1CB-16-04WD	10	7.5	G1/4"X19	19	46	38.5	12	53	22	24	19	105	400
	SDXFV-1CB-18-06WD	12	9.5	G3/8"X19	22	50	42.5	12	57	27	30	22	175	400
	SDXFV-1CB-22-08WD	15	11	G1/2"X14	27	53	45.5	14	60.5	27	32	27	205	400
	SDXFV-1CB-26-08WD	18	14	G1/2"X14	27	58	50	14	66	36	41	32	294	400
	SDXFV-1CB-30-12WD	22	18	G3/4"X14	32	63	55	16	71	41	46	36	450	250
	SDXFV-1CB-36-16WD	28	23	G1"X11	40	71	63	18	79.5	50	55	41	720	250
	SDXFV-1CB-45-20WD	35	29	G1.1/4"X11	50	80	69	20	90.5	60	65	50	1050	250
	SDXFV-1CB-52-24WD	42	29	G1.1/2"X11	55	80	68.5	22	91	65	70	60	1560	250
s	SDXFV-1DB-14-04WD	06	3.5	G1/4"X19	19	38.5	31.5	12	46	19	19	17	73	420
	SDXFV-1DB-16-04WD	08	3.5	G1/4"X19	19	38.5	31.5	12	46	19	19	19	79	420
	SDXFV-1DB-18-06WD	10	5.5	G3/8"X19	22	45.5	38	12	54	22	24	22	132	420
	SDXFV-1DB-20-06WD	12	7.5	G3/8"X19	22	48.5	41	12	57	24	27	24	153	420
	SDXFV-1DB-22-08WD	14	9.5	G1/2"X14	27	53	44.5	14	62	27	32	27	230	420
	SDXFV-1DB-24-08WD	16	11	G1/2"X14	27	57	48	14	66	32	36	30	293	420
	SDXFV-1DB-30-12WD	20	15	G3/4"X14	32	63	52	16	73.5	41	50	36	511	420
	SDXFV-1DB-36-16WD	25	19	G1"X11	40	-	54.5	18	78.5	46	55	46	648	420
	SDXFV-1DB-42-20WD	30	24	G1.1/4"X11	50	78	64	20	90.5	60	60	50	1176	250
	SDXFV-1DB-52-24WD	38	29	G1.1/2"X11	55	86	69.5	22	100	65	70	60	1624	250
注:如需帶卡套及卡套螺母整套訂貨，則請在代號后加“RN”，如SDXFV-1CB-30-12WD/RN。 Note:In case if you are interested to order the adapterin complete set with cutting ring and nut,it is necessary to insert suffix“RN” after our part NO,for example SDXFV-1CB-30-12WD/RN.
注釋/ANNOTATIONS		可根據客戶需要設計符合要求的各種非標閥Special design and development are available

示意圖

1:ED型密封圈
2:錐閥芯
3:彈簧
4:彈簧座
5:O型圈

DN=通流直徑

技術參數

特性:通過90°錐閥芯和合成材料的密封環與錐閥座配合實現密封。閥芯開啟具有定位，因此開啟可靠，振動小，噪音低，閥體流通截面均勻。推薦的最大流速不超過8米/秒(提高流速須經特別試驗)。RHV及RHZ油口端的密封為ED型密封。
裝配:單向閥與管的連接裝配見EO/EO2裝配指南，所有單向閥用防塵包裝。開啟壓力:標準開啟壓力為0.5 bar(如需開啟壓力0.2，1，2，3，4，5，6bar，可在訂貨時特別注明)。開啟壓力允許在±20%內變化。
介質:液壓油。
用于壓縮空氣時需說明。不適用于蒸汽，易燃易爆氣體及氧氣。
用于水時，請先與蘇強格技術人員確認。

壓降-流量曲線圖

所有圖表中允許的流量峰值為8m/s
